إجابة سريعة

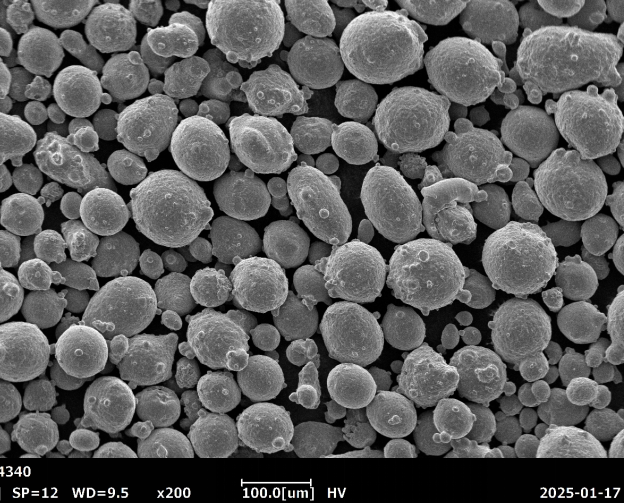

مسحوق الفولاذ السبائكي 4340 هي مادة خام كروية من الفولاذ منخفض السبائك من النيكل والكروم والموليبدينوم (التركيب الاسمي: 0.40% كربون، 1.8% نيكل، 0.8% كروم، 0.25% موليبدن، والباقي حديد) تُستخدم في عمليات انصهار طبقة المسحوق بالليزر، والترسيب الموجه للطاقة، والرش بالرابط، وعلم المعادن المسحوق لإنتاج أجزاء هيكلية فائقة القوة. في أنظمة انصهار طبقة المسحوق، يُظهر أداءً جيدًا ولكنه يتطلب مراعاة قابليته للتصلب: فالتركيب الكيميائي نفسه الذي يوفر قوة شد بعد التبريد والتلطيف تتراوح بين 1,000 و1,900 ميجا باسكال يجعل الهيكل المطبوع عرضةً لضغوط التحول المارتنسيتي والتشقق، لذا فإن الممارسة الناجحة لتقنية LPBF تعتمد على التسخين المسبق للوحة البناء إلى 100-200 درجة مئوية، ومعلمات مسح متحفظة تتراوح بين 250-350 واط و800-1200 مم/ثانية، وسماكة طبقة تتراوح بين 30-50 ميكرون، وتخفيف الإجهاد فور الانتهاء من البناء. الشروط الأساسية لجودة المسحوق هي توزيع الحجم (PSD) في نطاق 15-53 ميكرون لـ LPBF (45-106 ميكرون لـ DED)، وكروية أعلى من 93%، ومحتوى أكسجين أقل من 0.05 بالوزن %، وتدفق هول أقل من 20 ثانية/50 غرام. بعد التبريد والتلطيف، تصل الأجزاء المطبوعة من 4340 إلى صلابة تتراوح بين 28 و50 HRC اعتمادًا على درجة حرارة التلطيف، مع مقاومة إجهاد وكسر مناسبة للتروس والأعمدة والتجهيزات الفضائية. يجب على المشترين طلب شهادات الدُفعات التي تغطي التركيب الكيميائي، ومحتوى الأكسجين، وتوزيع الحجم (PSD)، ومعدل التدفق، كما يجب عليهم تخطيط دورة المعالجة الحرارية كجزء من تصميم العملية، وليس كخطوة لاحقة.
ما هو مسحوق الفولاذ السبائكي 4340 وأهميته الصناعية؟
مسحوق الفولاذ السبائكي 4340 وهو الشكل الحبيبي لـ AISI/SAE 4340، أحد أهم أنواع الفولاذ فائق القوة في الهندسة الميكانيكية. ينتمي هذا النوع إلى عائلة فولاذات السبائك المنخفضة المكونة من النيكل والكروم والموليبدينوم، والمعيارية بـ AISI 4340 و UNS G43400، وهو وثيق الصلة بالأنواع الأوروبية 34CrNiMo6 (1.6582) و 36CrNiMo4. وفي شكلها المطروق، استُخدمت هذه الدرجة لما يقرب من قرن من الزمان في أجهزة هبوط الطائرات، وأعمدة الكرنك، والتروس، ومكونات الذخائر، وفي أي مكان تتسم فيه المقاطع بأحجام كبيرة، والأحمال شديدة، ولا يمكن التضحية بالصلابة من أجل الصلابة.
ضمن عائلة مساحيق الصلب منخفضة السبائك يُستخدم الفولاذ 4340 في التصنيع الإضافي وعلم المعادن المسحوقية، ويُعد من الفولاذات ذات القوة العالية في هذا النطاق. تتجاوز فولاذات الأدوات مثل H13 صلابة 4340 عند السخونة، كما تتجاوز فولاذات الماراجينغ نسبة القوة إلى الصلابة التي يتمتع بها، لكن لا يضاهي أي منهما مزيج 4340 من قابلية التصلب العميق، والقوة عبر المقطع، والتكلفة. يمنح محتوى النيكل السبائك قابلية التصلب المميزة: حتى المقاطع الثقيلة تتحول إلى مارتنسيت بشكل موحد أثناء التبريد السريع، وهو ما يعني، في مصطلحات علم المعادن المسحوقة، قوة عالية ومتسقة عبر الأجزاء ذات سماكة الجدران المتفاوتة.
تستند الأهمية الصناعية لمسحوق 4340 إلى عدة خصائص:
- قدرة فائقة القوة: تبلغ قوة الشد بعد التبريد والتلطيف من 1,000 ميجا باسكال إلى حوالي 1,900 ميجا باسكال عند درجات حرارة تلطيف منخفضة.
- قدرة ممتازة على التصلب: صلابة متجانسة عبر المقاطع السميكة، وهو أمر بالغ الأهمية بالنسبة للأجزاء التي تم إصلاحها بتقنية DED والأجزاء المطبوعة ذات الحجم الكبير.
- متانة جيدة بالنسبة لفئة قوتها: تظل قيم اختبار الصدمة وفقًا لطريقة شاربي مفيدة حتى عند مستويات الصلابة العالية.
- مقاومة التعب: خبرة طويلة في مجال المكونات المحملة التي تتسم بالدوران والتذبذب، مثل الأعمدة والتروس.
- أداء التآكل: تُستخدم الأنواع المقاومة للحرارة العالية في القوالب، وإدخالات الأدوات، والمكونات المعرضة للتآكل.
في تقنية الانصهار على طبقة المسحوق، يُعتبر الفولاذ 4340 مادة عالية الأداء مناسبة للمستخدمين الذين أتقنوا بالفعل التعامل مع أنواع الفولاذ الأقل تعقيدًا. ونظرًا لمحتواه من الكربون وقدرته على التصلب، يجب تصميم عملية الطباعة بحيث تراعي إدارة الإجهاد المتبقي، لكن المكافأة هي الحصول على قطع مطبوعة تتمتع بخصائص ميكانيكية تقترب من خصائص الفولاذ 4340 المطروق أو تضاهيها بعد إخضاعها للمعالجة الحرارية المناسبة.
نظرة عامة على التركيب الكيميائي مع مرجع لوظائف العناصر
تم تحقيق التوازن الكيميائي لسبائك 4340 بشكل متعمد: حيث تحتوي على كمية كافية من الكربون لضمان صلابة عالية، وكمية كافية من النيكل لضمان قابلية التصلب والمتانة، بالإضافة إلى الكروم والموليبدينوم لتعزيز استجابة التبريد ومقاومة التقصف الناتج عن التلدين. وتتوافق درجات المسحوق مع حدود معيار AISI 4340 مع ضوابط إضافية على مستويات الأكسجين والنيتروجين التي يتم إدخالها أثناء عملية الرش.
التركيب الكيميائي لسبائك الفولاذ 4340
| العنصر | مين (%) | ماكس (%) | الدور |
|---|---|---|---|
| الكربون (C) | 0.38 | 0.43 | عنصر التصلب الأساسي؛ يتحكم في صلابة المادة وقوتها بعد التبريد |
| النيكل (ني) | 1.65 | 2.00 | قدرة عالية على التصلب العميق؛ تعزز الصلابة ومقاومة الصدمات عند درجات الحرارة المنخفضة |
| الكروم (Cr) | 0.70 | 0.90 | القدرة على التصلب، ومقاومة التآكل، ومقاومة التلدين |
| الموليبدينوم (Mo) | 0.20 | 0.30 | يحد من التقصف الناتج عن التوتر؛ ويزيد من قابلية التصلب والمقاومة الحرارية |
| المنجنيز (Mn) | 0.60 | 0.80 | مزيل الأكسدة؛ قابلية التصلب وقابلية التشكيل على الساخن |
| السيليكون (Si) | 0.15 | 0.35 | مزيل الأكسدة؛ تقوية المحلول الصلب |
| الفوسفور (P) | – | 0.035 | الشوائب؛ تؤدي إلى هشاشة حدود الحبيبات |
| الكبريت (S) | – | 0.040 | الشوائب؛ تشكل شوائب من مركب MnS التي تقلل من المتانة |
| الأكسجين (O، مسحوق) | – | 0.05 | المساحيق البينية؛ تؤثر على الليونة، ومقاومة التعب، ومحتوى الشوائب |
| الحديد (Fe) | الرصيد | الرصيد | المصفوفة الأساسية |
الكربون تحدد القيمة التي تتراوح بين 0.38 و0.431 TP3T خصائص السبيكة. وهي قيمة عالية بما يكفي لتوفير صلابة بعد التبريد تزيد عن 50 HRC، ولهذا السبب لا يمكن معاملة الفولاذ 4340 المطبوع بنفس طريقة معاملة الفولاذ 316L أو الفولاذ الماراجينج: فمع تبريد الطبقات المطبوعة، يتحول الأوستينيت إلى مارتينسيت صلب وهش، مما يولد إجهادات تحول تؤدي إلى حدوث تشققات إذا لم يتم التحكم في التدرجات الحرارية. وهذه الحقيقة وحدها تفسر معظم قواعد الانضباط في العملية التي تمت مناقشتها في إرشادات المعلمات أعلاه.
نيكل وهو العامل الأساسي في قابلية التصلب والضامن للمتانة. وتؤدي إضافة 1.65-2.00% منه إلى خفض درجة حرارة بدء تكوّن المارتينسيت بشكل معتدل، مع إبطاء تحولات الباينيت والبيرلايت بشكل كبير، مما يضمن تصلب الأجزاء بعمق وبشكل متجانس. كما أن النيكل هو العنصر الأكثر مسؤولية عن الصلابة العملية لـ 4340 عند مستويات القوة العالية، حيث تصبح الفولاذات الكربونية العادية هشة كالزجاج.
الكروم والموليبدينوم يعملان معًا. يضفي الكروم قابلية التصلب، ومقاومة التآكل، ومقاومة التليين أثناء عملية التلدين؛ أما الموليبدينوم، على الرغم من وجوده بنسبة تتراوح بين 0.20 و0.30% فقط، فيلعب دورًا كبيرًا في منع هشاشة التصلب، وهي فقدان الصلابة التي تعاني منها فولاذات النيكل والكروم عند الاحتفاظ بها أو تبريدها ببطء في نطاق درجات الحرارة 350-550 درجة مئوية. وهذا هو السبب في أن الفولاذ 4340 يتصلب بشكل نظيف، على عكس أنواع الفولاذ البسيطة التي تحتوي على النيكل والكروم.
بالنسبة لمشتري المساحيق،, الأكسجين ويستحق الأمر نفس القدر من التدقيق الذي تحظى به عناصر السبائك. فعمليات الرش وإعادة استخدام المسحوق تؤديان إلى زيادة محتوى الأكسيد، كما أن ارتفاع نسبة الأكسجين عن 0.05٪ تقريبًا يؤدي إلى زيادة كثافة الشوائب، مما يقلل بشكل مباشر من الليونة وعمر التحمل في مادة تعتمد قيمتها بالكامل على الاستخدام الهيكلي الذي يتطلب مقاومة عالية للتعب.
الخصائص الفيزيائية والميكانيكية المستخدمة في التصميم الهندسي
تعتمد قيم التصميم الخاصة بالفولاذ 4340 بشكل حاسم على ظروف المعالجة الحرارية، لذا تميز البيانات الواردة أدناه بين الحالة الأساسية المُصهرة والحالات المُبردة والمُصلدة ذات الصلة بالاستخدام الفعلي. تنطبق هذه القيم على الاختبارات التي تُجرى في درجة حرارة الغرفة للمواد المكافئة للمواد المُشكَّلة؛ وتحقق الأجزاء المصنوعة من معدن المسحوق التي خضعت لمعالجة LPBF وHIP بشكل جيد نفس النطاقات.
الخصائص الرئيسية
| الممتلكات | القيمة | الوحدة |
|---|---|---|
| الكثافة | 7.85 | جم/سم3 |
| نطاق الانصهار | 1427-1500 | درجة مئوية |
| التوصيل الحراري | 44-46 | W/m*K |
| معامل التمدد الحراري | 12.3 | أوم/م*ك |
| معامل المرونة | 205 | جيجا باسكال |
| قوة الشد (بعد التلدين) | 745 | ميجا باسكال |
| حد الخضوع (بعد التلدين) | 470 | ميجا باسكال |
| قوة الشد (Q&T، درجة تصلب 200 درجة مئوية) | 1860-1930 | ميجا باسكال |
| حد الخضوع (Q&T، معالجة حرارية عند 200 درجة مئوية) | 1640-1700 | ميجا باسكال |
| الاستطالة (Q&T، عالية القوة) | 10-12 | % |
| نطاق الصلابة (Q&T) | 28-50 | HRC |
| اختبار شاربي بشق على شكل حرف V (Q&T، 28-32 HRC) | 60-80 | J |
إن طيف القوة هذا هو العنوان الرئيسي للتصميم. يحافظ التلدين عند حوالي 200 درجة مئوية على صلابة تقارب الحد الأقصى (~48-50 HRC) وقوة شد تقترب من 1,900 ميجا باسكال، مما يجعله مناسبًا لمهام مقاومة التآكل والتشغيل الآلي؛ أما التلدين عند 425-650 درجة مئوية فيستبدل القوة بالصلابة، ليصل إلى 1,000-1,200 ميجا باسكال مع 28-34 HRC وأفضل أداء في مقاومة الصدمات والإجهاد، وهو النطاق الذي تعمل فيه معظم الأجزاء الهيكلية والدوارة. وتعد هذه القابلية للتعديل عبر نطاق قوة يبلغ 900 ميجا باسكال من تركيبة كيميائية واحدة للمسحوق ميزة حقيقية لسلسلة التوريد.
إن معامل المرونة يبلغ 205 جيجا باسكال وكما أن الكثافة البالغة 7.85 غ/سم³ تعني أن قطع 4340 صلبة وثقيلة؛ لذا فإن الحجج الداعية لتخفيف وزن قطع 4340 المطبوعة تعتمد على تحسين التوبولوجيا وتوحيد القطع بدلاً من استبدال المواد. تعتبر الموصلية الحرارية التي تبلغ حوالي 45 واط/م*كلفن متواضعة، حيث تبلغ تقريبًا ربع تلك الخاصة بسبائك الألومنيوم، لذا فإن الأدوات المصنوعة من مادة 4340 المطبوعة المزودة بقنوات تبريد متوافقة مع الشكل تحقق قيمة حقيقية من حيث وقت الدورة مقارنةً بالأدوات المثقوبة بالطرق التقليدية.
لمصممي LPBF, ، فإن الخاصية الحاسمة غير موجودة في الجدول: وهي قابلية التصلب نفسها. ونظرًا لأن التبريد بالهواء وحده يمكنه تصلب الأجزاء الرقيقة جزئيًّا، فإن مادة 4340 كما هي مطبوعة تحتوي على مناطق مارتنسيتية صلبة محصورة في شد متبقي. وتتمثل الممارسة القياسية في إجراء عملية تخفيف الإجهاد عند درجة حرارة تتراوح بين 550 و650 درجة مئوية فور الانتهاء من عملية البناء، وقبل إزالة الدعامات، تليها دورة كاملة من الأوستنيتة والتبريد والتلطيف (الأوستنيتة عند حوالي 845 درجة مئوية، والتبريد بالزيت أو البوليمر، والتلطيف حتى الوصول إلى الصلابة المستهدفة). ويُعد تخطي عملية تخفيف الإجهاد السبب الوحيد الأكثر شيوعًا لتشقق الأجزاء وتشوه الأشكال الهندسية.
الأداء في ظروف الإجهاد في الأجزاء المصنعة بتقنية طبقة المسحوق، يعتمد ذلك على المسامية وحالة السطح. الكبس الساخن المتساوي الضغط (HIP) يؤدي ذلك إلى إغلاق المسام الداخلية ومضاعفة مقاومة الإجهاد تقريبًا عند 10^7 دورة مقارنةً بالأسطح في حالتها الأولية، في حين أن الأسطح المُشغَّلة أو المصقولة تقلص الفجوة المتبقية إلى حد كبير لتقترب من بيانات المعدن المطروق.
الدرجات المتاحة لتوزيع الجسيمات ومعايير التفاوت المسموح به
يتوفر مسحوق 4340 تجاريًّا بدرجات دقة تتناسب مع كل عملية تماسك، حيث تتميز درجات LPBF بأدق المتطلبات من حيث الشكل المورفولوجي والمسافات البينية.
المواصفات المتوفرة
| المعلمة | المعيار/القيمة |
|---|---|
| ملف PSD لـ LPBF / SLM | 15-53 ميكرومتر (D10 ~22، D50 ~36، D90 ~55) |
| PSD لـ DED | 45-106 ميكرومتر أو 53-150 ميكرومتر |
| ملف PSD لطباعة الحبر النفاث | 15-45 ميكرومتر |
| ملف PSD لـ MIM | 0-22 ميكرومتر أو 0-38 ميكرومتر |
| ملف PSD لتصنيع المواد باستخدام تقنية الضغط والتلبيد | 45-150 ميكرومتر |
| الكروية | >= 93% |
| معدل التدفق في القاعة | <= 20 ثانية/50 غرام |
| الكثافة الظاهرة | >= 4.3 غ/سم³ |
| كثافة الحنفية | >= 4.9 غ/سم³ |
| محتوى الأكسجين | <= 0.05 wt% (القيمة المضافة <= 0.03 wt%) |
| مرجع في الكيمياء | AISI/SAE 4340، UNS G43400 |
| التعبئة والتغليف | براميل مغلقة بالفراغ أو مملوءة بالأرجون، سعة 25-50 كجم |
إن قطع باستخدام تقنية LPBF بحجم 15-53 ميكرون وهذا هو الإعداد الافتراضي لعملية انصهار طبقة المسحوق، حيث يتم الاحتفاظ بالجزيئات الدقيقة التي يقل حجمها عن 15 ميكرون تحت درجة حرارة 10% للحفاظ على قابلية التدفق. تتدفق مساحيق الفولاذ ذات هذه الكثافة بسهولة أكبر من الألومنيوم عند نفس درجة القطع، لذا تنتشر طبقات 4340 بشكل متجانس حتى على الآلات المزودة بأنظمة إعادة طلاء بسيطة، وهو أحد الأسباب التي تجعله المادة “الصعبة” الأولى الشائعة لدى الورش التي تنتقل من استخدام 316L.
درجات DED والتكسية بالليزر استخدم حبيبات المسحوق الأكثر خشونة ذات الحجم 45-106 أو 53-150 ميكرون، والتي تتدفق بشكل موثوق عبر مغذيات المسحوق التي تعمل بالجاذبية أو بالغاز الحامل. في عملية الترسيب بالطاقة الموجهة، تُعد قابلية الصلب لسبائك 4340 ميزةً لأعمال الإصلاح: حيث تتصلب طبقات الطلاء بشكل متسق دون حدوث تشققات ناتجة عن التسخين المسبق في معظم الأشكال الهندسية، شريطة التحكم في درجات الحرارة بين الممرات.
الطباعة بالرذاذ الملصق وتقنية MIM تستخدم أجود أنواع الجسيمات. تعمل تقنية «الرش بالمادة الرابطة» (Binder Jetting) على تلبيد الجسيمات المقطوعة بحجم 15-45 ميكرون لتصل كثافتها إلى 97-99%، مع إغلاق الفجوات المتبقية لاحقًا عن طريق التلبيد الحراري عالي الضغط (HIP)، بينما يُستخدم مسحوق تقنية التصنيع بالحقن المعدني (MIM) الذي يقل حجمه عن 38 ميكرون في إنتاج قطع صغيرة بكميات كبيرة، مثل مكونات الأسلحة النارية وأجزاء الأدوات الكهربائية. بالنسبة لطرق التلبيد هذه، تصبح مواصفات الأكسجين هي المتغير المحدد للجودة، حيث إن عملية التلبيد لا يمكنها إزالة الأكسجين المذاب في المسحوق نفسه.
الشهادات وإمكانية التتبع تعكس التوقعات الممارسات المتبعة في مجال الفضاء: تحليل توزيع الحجم (PSD) باستخدام حيود الليزر وفقًا للمعيار ISO 13320، والتحليل الكيميائي الكامل بواسطة OES أو ICP، وقياس نسبة الأكسجين والنيتروجين بواسطة انصهار الغاز الخامل، وقياس تدفق هول وفقًا للمعيار ASTM B213، والتحقق من الشكل المجهري بواسطة المجهر الإلكتروني الماسح (SEM) لكل دفعة. ونظرًا لأن الخصائص الميكانيكية لـ 4340 تعتمد على المعالجة الحرارية التي ينفذها مصنع الأجزاء، فإن شهادات المسحوق توثق جودة المواد الأولية، بينما تتحقق اختبارات العينات وفقًا لدورة الجودة والاختبار (Q&T) الخاصة بالعميل من الأداء النهائي. ويدعم الموردون الجادون ذلك من خلال التتبع الحراري لعملية الرش من مرحلة الصهر وحتى تعبئة الأسطوانات.
خطوات التصنيع من الصهر إلى الشكل النهائي للمنتج المسحوق
يُنتج مسحوق 4340 عن طريق الرش بالغاز الخامل وفقًا للمعايير الصناعية، حيث تم تصميم سلسلة العمليات بحيث تحافظ على نسبة الكربون ضمن النطاق الضيق الذي يتراوح بين 0.38 و0.43% وتمنع دخول الأكسجين.
الذوبان تبدأ العملية بإدخال كميات قليلة من الخردة المتبقية والحديد وإضافات السبائك الحديدية (FeNi، FeCr، FeMo، FeMn) إلى فرن حثي يعمل في فراغ أو في جو خامل. يُعد التحكم في الكربون هو الجانب الأساسي في عملية الصهر: حيث يميل الصهر الحثي على البطانات القاعدية إلى فقدان الكربون بسبب الأكسدة واكتسابه من المواد المقاومة للحرارة بشكل غير متوقع، لذا يستخدم المنتجون المتمرسون عمليات الصهر المغطاة، وإضافات الكربون المتأخرة، والتحليل قبل الصب مع إضافات تصحيحية لتقليص الفروق، من أجل الوصول إلى نطاق المواصفات الضيق المطلوب.
الرذاذ الغازي (GA) يحول المادة المنصهرة إلى مسحوق. تُسكب المادة المنصهرة من نوع 4340، التي تم تسخينها إلى درجة حرارة تتراوح بين 1600 و1650 درجة مئوية تقريبًا، عبر فوهة مقاومة للحرارة إلى نفاثات متقاربة عالية الضغط من الأرجون أو النيتروجين، والتي تعمل على تفكيك التيار إلى قطرات. تتخذ القطرات شكلًا كرويًا وتتصلب أثناء السقوط الحر داخل البرج. يعتبر الرش بالنيتروجين طريقة شائعة واقتصادية بالنسبة للصلب؛ أما الأرجون فيُستخدم خصيصًا لدرجات LPBF الفائقة الجودة التي تتطلب الحد الأدنى من امتصاص النيتروجين وأدنى محتوى من الجسيمات التابعة. تحقق العمليات التي تُدار بشكل جيد كروية تزيد عن 93% مع نسبة أكسجين تتراوح بين 0.02 و0.04 wt%.
التصنيف ويتم ذلك باستخدام الغربلة متعددة الطبقات والتصنيف الهوائي لتقسيم التوزيع الحبيبي الناتج عن الرش إلى النطاقات التجارية المذكورة أعلاه. ويُعد تصنيف مسحوق الفولاذ أقل خطورة من تصنيف مسحوق الألومنيوم (لا توجد مخاوف بشأن الغبار القابل للاشتعال عند مستويات طاقة الاشتعال الخاصة بالفولاذ)، مما يسمح باستخدام معدات تقليدية ذات إنتاجية أعلى.
مراقبة الجودة والتعبئة والتغليف أكمل السلسلة:
- أخذ عينات من الدُفعات لتحليل التركيب الكيميائي، ونسب الأكسجين والنيتروجين، وتوزيع الحبيبات (PSD)، ومعدل التدفق، والكثافة الظاهرية والكثافة عند الصب.
- فحص الشكل المجهري باستخدام المجهر الإلكتروني الماسح (SEM) للتحقق من الكروية، والجزيئات التابعة، والجزيئات المجوفة.
- الدمج من أجل تحقيق التجانس في الجوانب الكيميائية وتوزيع الحجم الجسيمي (PSD) على مدار الحملة.
- يتم التعبئة في عبوات محكمة الإغلاق، أو مجففة، أو مملوءة بغاز الأرجون، أو مفرغة من الهواء، حيث إن مسحوق الفولاذ نفسه يتعرض للتأكسد السطحي ويمتص الرطوبة أثناء التخزين في بيئة رطبة، مما يؤدي إلى تدهور قابلية التدفق وقابلية الطباعة.
بالنسبة لمستخدمي الدرجات الممتازة،, المعالجة الثانوية تشمل الخيارات عملية التكوير بالبلازما لتقريب شكل الجسيمات غير المنتظمة، وعملية التصنيف للحصول على توزيعات ضيقة مخصصة لمنصات آلية محددة. الموردون الذين يمتلكون عمليات متكاملة للصهر والرش بالرذاذ والتصنيف، بالإضافة إلى تنوع معداتهم الداخلية من خلال تقنية تصنيع مسحوق PREP بالنسبة للفئات المتخصصة ذات الحبيبات الخشنة، يمكننا تكييف هذه الخطوات لتتناسب مع عملية العميل بدلاً من الاكتفاء بتقديم المنتجات المتوفرة في الكتالوج فقط.
التطبيقات حسب القطاع: المكونات الهيكلية والحرارية ومكونات مقاومة التآكل
تتركز تطبيقات مسحوق 4340 في المجالات التي تتلاقى فيها القوة الساكنة العالية ومقاومة الإجهاد وأداء مقاومة التآكل. وفيما يلي ملخص للاستخدامات النموذجية، كما هو موضح في كتيب المورد التطبيقات الصفحة.
التطبيقات النموذجية حسب القطاع الصناعي
| الصناعة | أجزاء تمثيلية | لماذا مسحوق 4340؟ |
|---|---|---|
| الفضاء | تركيبات عجلات الهبوط، عروات المشغلات، المسامير الهيكلية | قوة فائقة، وقدرة عالية على التصلب العميق |
| صناعة السيارات ورياضة السيارات | التروس، والأعمدة، ومكونات نظام نقل الحركة، وعقد التعليق | مقاومة الإجهاد، مقاومة التآكل |
| النفط والغاز | أجسام أدوات قاع البئر، ومكونات الصمامات، والموصلات | المتانة في المقاطع الثقيلة، الصلابة |
| الأدوات والقوالب | قوالب القطع، المثاقب، ألواح مقاومة التآكل، القوالب المزودة بنظام تبريد مطابق للشكل | صلابة عند درجات الحرارة العالية: 45-50 HRC |
| الدفاع والأسلحة النارية | مكونات الأجزاء الخلفية، وقطع غيار الأسلحة الصغيرة عبر تقنية التصنيع بالحقن المعدني (MIM) | تاريخ حافل في مجال الذخائر، وفوائد تقنية MIM الاقتصادية |
| الآلات الصناعية | المكونات الهيدروليكية، قطع التوصيل، بطانات الإصلاح | إصلاح الأعمدة والأسطح المتآكلة باستخدام تقنية DED |
الفضاء لا تزال تمثل معيار التأهيل. تستفيد الوصلات والعروات والمسامير المصنوعة من سبائك 4340، سواء المطبوعة أو التي تم إصلاحها بتقنية DED، من قدرة السبائك على الحفاظ على قوة تزيد عن 1,500 ميجا باسكال مع صلابة عملية، كما أن بيانات الخدمة التي تمتد لقرن كامل للمواد المطروقة تقلل من الجدل حول عملية الاعتماد. يُعد الإصلاح بتقنية DED لمكونات عجلات الهبوط والمشغلات أحد تطبيقات الصيانة الراسخة، حيث تعمل الطبقات المطلية بسبائك 4340 على ترميم الثقوب والمحاور المتآكلة.
صناعة السيارات ورياضة السيارات يُستخدم أسلوب التصنيع بالمسحوق في تصنيع التروس والأعمدة ومكونات نظام نقل الحركة، حيث تتيح الأشكال المطبوعة شبه النهائية الاستغناء عن المعالجة الآلية للمواد عالية الصلابة، وحيث تقلل التجميعات المدمجة من الكتلة في الأنظمة الترددية. وتُستخدم قطع غيار 4340 المصنعة بتقنية MIM في تطبيقات واسعة النطاق، بدءًا من الأدوات الكهربائية وصولاً إلى مكونات ناقل الحركة.
النفط والغاز قيم قوة المقطع العرضي: تتعرض أجسام الأدوات المستخدمة في قاع البئر ومكونات الصمامات عالية الضغط لأحمال مركبة من الضغط والالتواء والصدمات في مقاطع سميكة للغاية بحيث لا تستطيع درجات الفولاذ المقوى سطحياً تحملها. أما الفولاذ 4340 المعالج بالصهر الحراري (HIP) والتصلب السريع (Q&T)، فيوفر خصائص موحدة عبر سماكة الجدار، مما يتفوق على الفولاذ المكربن.
الأدوات ومكونات التآكل الاستفادة من ظروف درجات الحرارة المرتفعة. تجمع إدخالات القوالب، والمثاقب، وألواح التآكل — التي تُصنع بقنوات تبريد متوافقة مع الشكل، ثم تُصقل لتصل صلابتها إلى 45-50 HRC — بين مقاومة التآكل التي يتميز بها الفولاذ 4340 وإدارة الحرارة التي يتعذر تحقيقها في الأدوات المثقوبة. ويُعد هذا أحد القطاعات الأسرع نموًّا بالنسبة لهذه الدرجة من الفولاذ.
الدفاع والأسلحة النارية تعتمد العديد من التطبيقات على تقنية MIM: حيث يتم إنتاج مكونات الأسلحة الصغيرة، وأجهزة التصويب، وأجزاء الآليات بكميات كبيرة من قطع دقيقة مصنوعة من سبائك 4340، استنادًا إلى تاريخ هذه السبائك العريق في صناعة الذخائر.
وعبر هذه القطاعات، تتسم منطقية اختيار المواد بالاتساق: حيث يختار المهندسون مسحوق 4340 عندما يتطلب التصميم قوة فائقة حقيقية مقترنة بالصلابة، في الأشكال الهندسية التي تكون الطباعة أو تقنية MIM أكثر اقتصادية في إنتاجها مقارنة بالتشغيل الآلي من القضبان أو الطرق.
مقارنة الأداء مع خيارات درجات المواد البديلة
إن اختيار مسحوق فولاذي عالي القوة يعني المقارنة بين الفولاذ 4340 والفولاذ المقاوم للصدأ وفولاذ الأدوات والفولاذ الماراجينج، حيث تم تحسين كل منها لتحقيق توازن مختلف بين القوة والصلابة ومقاومة التآكل وسهولة المعالجة.
4340 مقارنةً بدرجات الفولاذ البديلة المستخدمة في التصنيع الإضافي
| الممتلكات | 4340 | 17-4PH من الفولاذ المقاوم للصدأ | فولاذ الأدوات H13 | 18Ni ماراجينج 300 |
|---|---|---|---|---|
| عائلة السبائك | سبائك منخفضة من النيكل والكروم والموليبدنوم | الفولاذ المقاوم للصدأ الذي يتصلب بفعل الترسيب | فولاذ أدوات العمل على الساخن من نوع Cr-Mo-V | فولاذ ماراجينغ من النيكل والكوبالت والموليبدينوم |
| قوة الشد (القيمة القصوى، ميجا باسكال) | 1860-1930 | 1170-1310 | 1600-1800 | 1930-2050 |
| المتانة مع القوة العالية | جيد | معتدل | معتدل | ممتاز |
| مقاومة التآكل | سيئة (تحتاج إلى طلاء) | جيد | فقير | فقير |
| صعوبة عملية LPBF | متوسطة إلى عالية (تتطلب التسخين المسبق) | سهولة | معتدل | سهل إلى متوسط |
| أقصى درجة حرارة للتشغيل | حوالي 400 درجة مئوية | حوالي 300 درجة مئوية | حوالي 550 درجة مئوية | حوالي 400 درجة مئوية |
| تعقيد المعالجة الحرارية | التصلب الأوستنيتي + التبريد السريع + التلدين | خطوة واحدة في عملية الشيخوخة | التصلب الأوستنيتي + التلدين المزدوج | خطوة واحدة في عملية الشيخوخة |
| التكلفة النسبية للمسحوق | منخفضة | متوسط | متوسط | عالية |
17-4PH من الفولاذ المقاوم للصدأ وهو البديل السهل: فهو يُطبع بنفس سهولة الفولاذ 316L تقريبًا، ولا يحتاج سوى إلى معالجة تقادم من خطوة واحدة، كما أنه مقاوم للتآكل. ومع ذلك، فإن الحد الأقصى لقوتها يبلغ حوالي 1,300 ميجا باسكال، وهو أقل بـ 600 ميجا باسكال عن القوة القصوى لـ 4340، لذا فهي تُستخدم في الحالات التي تكفي فيها القوة المعتدلة بالإضافة إلى مقاومة التآكل، وتكون بساطة العملية عاملاً مهمًا.
فولاذ الأدوات H13 يتميز هذا الفولاذ بأدائه المتميز في تطبيقات صناعة القوالب، حيث يوفر صلابة فائقة في درجات الحرارة العالية ومقاومة عالية للتقسية بالنسبة للقوالب التي تعمل في درجات حرارة عالية، وهو الخيار الأمثل لقوالب صب الألومنيوم بالضغط وقوالب البثق. أما بالنسبة لمقاومة التآكل في درجة حرارة الغرفة والتطبيقات الهيكلية، فإن الفولاذ 4340 يوفر نفس القوة بتكلفة أقل ومعالجة حرارية أسهل.
18Ni ماراجينج 300 وهو الحد الأقصى للأداء: قوة قصوى مماثلة لـ 4340 مع صلابة أفضل بشكل ملحوظ، ومعالجة تقادم أحادية الخطوة سهلة التنفيذ تتجنب تشوهات التبريد تمامًا. لكن الثمن هو التكلفة، حيث يبلغ سعر مسحوق ماراجينج عدة أضعاف سعر 4340، بالإضافة إلى التعرض لمخاطر نقص إمدادات الكوبالت والنيكل. تبرر برامج الفضاء الجوي استخدامه في الوصلات الأكثر تطلبًا؛ أما التطبيقات الهيكلية التي تراعي التكلفة، فتعتمد بشكل افتراضي على 4340.
تتميز قاعدة الاختيار بوضوح: اختر 17-4PH للحصول على مقاومة للتآكل وقوة معتدلة، وH13 للتشكيل بالحرارة، وماراجينج للحصول على أقصى قدر من الصلابة مع أقصى قوة، و4340 عندما يتطلب التصميم قوة من فئة 1,500-1,900 ميجا باسكال مع صلابة جيدة بأقل تكلفة للمواد، مع قبول إجراءات المعالجة الحرارية التي تترتب على ذلك.
شركتنا
شركة شنغهاي تروير تكنولوجي المحدودة (Shanghai Truer Technology Co., Ltd.) هي شركة مقرها الصين متخصصة في مجال التصنيع الإضافي، وتجمع بين معدات تصنيع مسحوق PREP ومساحيق معدنية كروية عالية الجودة. تأسست الشركة في عام 2009، وتقدم كلاً من الرذاذ الغازي (GA) وكذلك قدرات التصنيع باستخدام تقنية PREP في مجال سبائك النيكل، وسبائك التيتانيوم، وسبائك الألومنيوم، والفولاذ المقاوم للصدأ، وسبائك الكوبالت، وسبائك النحاس، والفولاذ منخفض السبائك، وسبائك الانتروبيا العالية، والمواد المتخصصة.
بالنسبة لمواد الخام من الفولاذ منخفض السبائك، توفر شركة «تروير» الدرجات 4340 و4140 والدرجات ذات الصلة في أشكال حجمية مختلفة لتقنيات LPBF وDED و«بندر جيتينغ» وMIM، مع خيارات عالية الجودة معالجة بالرذاذ الأرجوني للتطبيقات الهيكلية الحساسة للأكسجين والنيتروجين. يتم شحن كل دفعة مصحوبة بشهادة تحليل تغطي التركيب الكيميائي الكامل وفقًا لمعايير AISI، ومحتوى الأكسجين والنيتروجين، وتوزيع الحجم الجسيمي (PSD) بواسطة حيود الليزر، ومعدل التدفق وفقًا لطريقة هول، والكثافة الظاهرية، والمورفولوجيا المجهريّة (SEM) عند الطلب، مما يضمن اتساق الدفعة الذي تتطلبه العمليات المؤهلة للمعالجة الحرارية.
كما تدعم الشركة تطوير السبائك المخصصة، وإنتاج النماذج الأولية بكميات صغيرة، والإنتاج على نطاق واسع لعملاء قطاعات الفضاء والسيارات والنفط والغاز والأدوات الصناعية والقطاعات الصناعية الأخرى. ويوجد مركز ابتكار مشترك للطباعة ثلاثية الأبعاد للمعادن، يتم تشغيله بالتعاون مع مؤسسات بحثية رائدة، يساعد العملاء في تطوير المعلمات وتحسين المعالجة الحرارية بعد التصنيع للفولاذ القابل للتصلب مثل 4340.
للاستفسارات المتعلقة بمواصفات مسحوق الفولاذ السبائكي 4340، أو أخذ العينات، أو النطاقات الكيميائية المخصصة،, اتصل بالفريق مع ملف PSD المستهدف، وحد الأكسجين، وتقدير الحجم السنوي.
التعليمات
السؤال 1: ما هو التوزيع النموذجي لأحجام الجسيمات لمسحوق الفولاذ السبائكي 4340؟ ج: يبلغ الحجم القياسي لقطع LPBF ما بين 15 و53 ميكرونًا، بينما يتراوح الحجم بين 45 و106 أو 53 و150 ميكرونًا في تقنيتي DED والتكسية. أما القطع الدقيقة التي تتراوح بين 0 و22 أو 0 و38 ميكرون فهي مخصصة لتقنية MIM، بينما تتراوح بين 15 و45 ميكرون عادةً في تقنية رش المادة الرابطة.
السؤال 2: هل يمكن استخدام مسحوق 4340 في كل من أنظمة SLM وDED؟ ج: نعم، شريطة أن يتوافق ملف PSD مع العملية: 15-53 ميكرونًا لتقنيتي SLM/LPBF، وقطع أكثر خشونة لتقنية DED. وتتطلب كلتا العمليتين الانتباه إلى قابلية السبيكة للتصلب، وذلك باستخدام التسخين المسبق وتخفيف الإجهاد فور الانتهاء من البناء لمنع حدوث تشققات مارتنسيتية.
السؤال 3: ما هي الشهادات التي يتمتع بها مسحوق 4340؟ ج: يشمل التوريد القياسي شهادة تحليل تتضمن التركيب الكيميائي الكامل وفقًا للحدود المحددة في معيار AISI 4340، ومحتوى الأكسجين والنيتروجين، وتوزيع الجسيمات (PSD) باستخدام تقنية حيود الليزر، ومعدل التدفق وفقًا لطريقة هول، والكثافة الظاهرية. كما تتوفر تقارير التشكل المجهري (SEM) وإمكانية تتبع مصدر حرارة التذرية لبرامج الفضاء والدفاع.
السؤال 4: ما هو الحد الأدنى لكمية الطلب (MOQ) لشراء مسحوق 4340؟ ج: تتوفر عينات بكميات تتراوح بين 10 و20 كجم لأغراض تطوير المعلمات والتأهيل للمعالجة الحرارية. وعادةً ما تبدأ طلبات الإنتاج من 50 كجم، مع تطبيق أسعار الكمية الكبيرة ابتداءً من 200 كجم فما فوق.
السؤال 5: هل يمكن تخصيص تركيبة مسحوق 4340؟ ج: نعم. يمكن استهداف الكربون ضمن النطاق 0.38-0.43%، كما تتوفر سبيكة عالية الجودة منخفضة الفوسفور والكبريت، ويمكن إنتاج الدرجات ذات الصلة مثل 4140 أو متغيرات 300M على نفس منصة التذرية بكمية دنيا للحملة الإنتاجية.
السؤال 6: ما هي المدة الزمنية المعتادة لتجهيز طلبات مسحوق الفولاذ 4340؟ ج: عادةً ما تكون القطع القياسية متوفرة من المخزون أو في غضون أسبوع إلى أسبوعين. أما التركيبات الكيميائية المخصصة، والدرجات عالية الجودة المُرذاذة بالأرجون، والكميات الكبيرة المخصصة للحملات، فتستغرق عادةً من 3 إلى 6 أسابيع، اعتمادًا على جدول عمليات الصهر والترذيذ.
