nikel bazlı toz üretim yöntemi

nikel bazlı tozçok sayıda kullanım alanına sahip küçük metalik parçacıklar, çeşitli endüstrilerde çok önemli bir rol oynamaktadır. Peki ama bu çok yönlü malzemeler tam olarak nasıl üretiliyor? Kemerlerinizi bağlayın, çünkü nikel bazlı toz üretim yöntemlerinin büyüleyici dünyasını keşfetmek ve bunların uygulamalarını, özelliklerini ve çok daha fazlasını incelemek üzere bir yolculuğa çıkmak üzereyiz.

Nikel bazlı tozun ana üretim yöntemleri

Nikel tozları, her birinin kendine özgü avantajları ve sınırlamaları olan çeşitli yöntemlerle oluşturulabilir. İşte en yaygın tekniklerden bazıları:

Karbonil Süreci: Bu yöntem nikeli karbon monoksitle reaksiyona sokarak nikel karbonil gazı oluşturmayı ve daha sonra kontrollü sıcaklıklarda ayrışarak küresel, yüksek saflıkta nikel tozu oluşturmayı içerir. Nikel atomlarının karbon monoksit moleküllerine bindiğini ve belirli bir sıcaklıkta nazikçe itilerek küçük, tekdüze nikel kürelerinden oluşan bir bulut oluşturduğunu hayal edin. Bu süreç, partikül boyutu ve şekli üzerindeki mükemmel kontrolü ile bilinir ve bu da onu yüksek hassasiyet gerektiren uygulamalar için ideal hale getirir.

Su Atomizasyonu: Bu yöntemde, erimiş nikel yüksek basınçlı bir su jeti ile zorlanır ve düzensiz şekilli parçacıklar halinde katılaşan ince damlacıklara ayrılır. Erimiş nikelin güçlü bir duş başlığından döküldüğünü ve sonuçta ortaya çıkan spreyin katılaşarak nikel tozu taneciklerine dönüştüğünü düşünün. Bu yöntem uygun maliyetlidir ve büyük ölçekli üretim için uygundur, ancak parçacık boyutu ve şekli karbonil işlemine kıyasla daha az kontrol edilir.

Elektrolitik Biriktirme: Bu yöntem, nikel iyonlarını bir çözeltiden çıkarmak ve bunları bir katot üzerine biriktirerek nikel pulları oluşturmak için bir elektrik akımı kullanmayı içerir. Elektriğin etkisi altında nikel iyonlarının negatif yüklü bir yüzeye doğru çekildiği ve ince, plaka benzeri nikel parçacıkları oluşturmak için kademeli olarak katman katman biriktiği nikel açısından zengin bir çözelti hayal edin. Bu yöntem partikül saflığı üzerinde iyi bir kontrol sağlar, ancak küresel olmayan şekillerle sonuçlanır, potansiyel olarak akışkanlığı ve paketleme yoğunluğunu etkiler.

Nikel Tuzlarının İndirgenmesi: Bu yöntemde, nikel oksit veya nikel sülfat gibi nikel bileşikleri, nikel tozu oluşturmak için hidrojen gibi bir indirgeyici madde kullanılarak indirgenir. Nikeli bir bileşik içinde kilitli tuttuğunuzu ve hidrojeni bir anahtar olarak kullanarak kilidini açıp küçük nikel parçacıklarına dönüştürdüğünüzü hayal edin. Bu yöntem daha az yaygındır ancak özel nikel alaşımları veya özel özelliklere sahip tozlar üretmek için kullanılabilir.

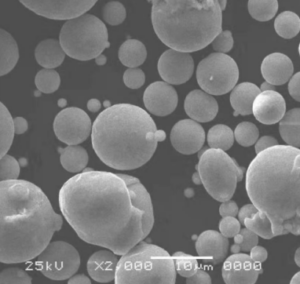

Gaz Atomizasyonu: Bu yöntem su atomizasyonuna benzer, ancak erimiş metali parçalamak için su yerine nitrojen gibi inert bir gaz kullanılır. Bu, su atomizasyonuna kıyasla daha temiz ve daha küresel parçacıklarla sonuçlanır, ancak daha yüksek bir maliyetle. Sulu duş başlığını nitrojenli bir duş başlığıyla değiştirdiğinizi düşünün; böylece toz halinde katılaşan nikel damlacıklarından daha temiz ve daha düzgün bir sprey elde edilir.

Bunlar nikel tozları üretmek için kullanılan ana yöntemlerden sadece birkaçıdır. Yöntem seçimi, istenen toz özellikleri, maliyet ve üretim ölçeği gibi faktörlere bağlıdır.

Çeşitli Manzara Nikel Tozları

Nikel tozları, her biri belirli uygulamalar için özel olarak tasarlanmış çeşitli şekillerde, boyutlarda ve bileşimlerde gelir. İşte bazı önemli örnekler:

INCO 123: Karbonil ile üretilen bu nikel tozu, yüksek saflığı, küresel şekli ve mükemmel akışkanlığı ile bilinir. Sert lehim alaşımlarında, pil elektrotlarında ve elektronik bileşenlerde yaygın olarak kullanılır.

INCO 255: Bir başka karbonil tozu olan INCO 255, INCO 123'e kıyasla daha iri bir partikül boyutu sunar. Bu da onu elektrotlar ve katalizörler gibi iyi paketleme yoğunluğu gerektiren uygulamalar için uygun hale getirir.

AZL 64: Bu su atomize toz, düzensiz bir şekle ve daha geniş bir partikül boyutu dağılımına sahiptir. Genellikle toz metalurjisi bileşenleri ve termal püskürtme gibi maliyet etkinliğinin birincil endişe kaynağı olduğu uygulamalarda kullanılır.

NiFe: Bu toz, genellikle karışık metal oksitlerin indirgenmesi yoluyla üretilen bir nikel ve demir alaşımıdır. Yumuşak manyetik çekirdekler ve elektromanyetik parazit kalkanı gibi çeşitli manyetik uygulamalarda kullanılır.

NiCu: Bu nikel-bakır alaşımlı toz, saf nikele kıyasla gelişmiş korozyon direnci sunar. Sert lehim alaşımlarında, elektronik bileşenlerde ve aşınmaya dayanıklı kaplamalarda kullanılır.

Küresel Nikel Tozları: Genellikle karbonil veya gaz atomizasyonu yoluyla üretilen bu tozlar mükemmele yakın küresel şekillere sahiptir. Bu da onları tutarlı akış ve paketlemenin çok önemli olduğu 3D baskı gibi eklemeli üretim teknikleri için ideal hale getirir.

Elektrolitik Nikel Tozları: Pul pul şekilleriyle karakterize edilen bu tozlar pil elektrotlarında ve katalizörlerde kullanılmaktadır. Pulların yüksek yüzey alanı, diğer malzemelerle etkileşimlerini artırarak daha iyi performans elde edilmesini sağlar.

Nikel Bazlı Süperalaşım Tozları: Genellikle krom, kobalt ve alüminyum gibi ek elementler içeren bu karmaşık alaşımlar, gaz atomizasyonu veya plazma atomizasyonu gibi çeşitli yöntemlerle üretilir. Olağanüstü yüksek sıcaklık dayanımı sunarlar ve zorlu işlerde kullanılırlar

Daha Derine Dalış: Uygulamalar, Özellikler ve Ötesi

Nikel tozlarının uygulamaları, üretim yöntemleri ve özellikleri kadar çeşitlidir. İşte bu küçük malzemelerin olağanüstü çok yönlülüğüne bir bakış:

Uygulamalar:

• Akü Elektrotları: Nikel tozları, taşınabilir elektronik cihazlarımıza ve elektrikli araçlarımıza güç veren bir teknoloji olan lityum-iyon pillerin üretiminde hayati bir rol oynamaktadır. Yüksek elektrik iletkenlikleri ve spesifik yüzey alanları, enerjiyi verimli bir şekilde depolamak ve serbest bırakmak için idealdir.
• Katmanlı İmalat (3D Baskı): Küresel nikel tozları, havacılık, otomotiv ve medikal dahil olmak üzere çeşitli endüstriler için karmaşık, ağ şekline yakın bileşenler oluşturmak için 3D baskıda giderek daha fazla kullanılmaktadır. Mükemmel akışkanlıkları ve paketleme yoğunlukları, hassas katman katman biriktirme sağlayarak istenen özelliklere sahip karmaşık nesnelerin oluşturulmasına yol açar.
• Elektrokaplama: Nikel tozları, diğer malzemeleri ince bir nikel tabakasıyla kaplamak için kullanılan bir teknik olan elektrokaplama banyoları oluşturmak için kullanılır. Bu kaplama korozyon direncini, iletkenliği ve aşınma direncini artırarak otomotiv, elektronik ve mücevherat gibi çeşitli sektörlerde uygulama alanı bulur.
• Lehimleme Alaşımları: Nikel tozları, ana metallerden daha düşük bir sıcaklıkta eriyen bir dolgu metali kullanarak metal bileşenleri birleştirmek için kullanılan sert lehim alaşımlarına dahil edilir. Bu alaşımlar mükemmel mukavemet, süneklik ve korozyon direnci sunarak onları havacılık, otomotiv ve inşaat endüstrilerindeki çeşitli uygulamalar için çok önemli hale getirir.
• Katalizörler: Nikel tozları, yüksek yüzey alanları ve katalitik özellikleri nedeniyle çeşitli kimyasal reaksiyonlarda kullanılmaktadır. Reaksiyon hızlarını hızlandırabilir ve hidrojenasyon, hidrokraking ve reforming gibi süreçlerde verimliliği artırarak kimya ve petrol endüstrilerinde önemli bir rol oynarlar.
• Termal Püskürtme: Nikel tozları, çeşitli yüzeylerde koruyucu kaplamalar oluşturmak için plazma püskürtme ve yüksek hızlı oksi-yakıt (HVOF) püskürtme gibi termal püskürtme tekniklerinde kullanılır. Bu kaplamalar aşınma direncini, korozyon direncini ve termal özellikleri geliştirerek enerji üretimi, petrol ve gaz ve havacılık gibi çeşitli endüstrilerdeki bileşenlerin ömrünü uzatır ve performansını artırır.

Özellikler:

Nikel tozlarının özellikleri, çeşitli uygulamalar için uygunluklarını önemli ölçüde etkiler. İşte dikkate alınması gereken bazı temel özellikler:

• Partikül Boyutu ve Dağılımı: Nikel tozu partiküllerinin boyutu ve dağılımı akışkanlık, paketleme yoğunluğu ve yüzey alanı gibi faktörleri etkiler. Daha ince tozlar daha yüksek yüzey alanı sunar ancak daha zayıf akışkanlık sergileyebilirken, daha kaba tozlar daha iyi akar ancak daha düşük yüzey alanına sahiptir.
• Şekil: Nikel tozu partiküllerinin küreselden düzensize kadar değişen şekli, belirli uygulamalarda paketleme yoğunluğunu, akışkanlığı ve performansı etkiler. Küresel partiküller daha iyi paketleme yoğunluğu ve akışkanlık sunarken, düzensiz şekiller belirli uygulamalarda daha iyi mekanik kilitleme sağlayabilir.
• Saflık: Nikel tozunun saflığı, mevcut nikel yüzdesini ve safsızlık seviyesini ifade eder. Yüksek saflıktaki tozlar genellikle elektronik ve batarya elektrotları gibi yüksek performans ve minimum kirlenme gerektiren uygulamalarda kullanılır.
• Yüzey Alanı: Nikel tozu partiküllerinin yüzey alanı, kataliz ve elektrokimya gibi uygulamalarda çok önemli bir rol oynar. Daha yüksek yüzey alanı, reaksiyonların gerçekleşmesi için daha fazla alan sağlayarak etkinliklerini artırır.

Doğru Seçimi Yapmak Nikel Tozu Üretim Yöntemi

En uygun nikel tozu üretim yöntemini seçmek, uygulamanızın özel ihtiyaçlarını anlamaya ve her tekniğin avantajlarını ve sınırlamalarını dikkatlice tartmaya bağlıdır. İşte bu önemli kararda size yardımcı olacak kapsamlı bir kılavuz:

Temel Uygulama Gereksinimlerinin Belirlenmesi:

İlk adım, amaçladığınız uygulamanın kritik gereksinimlerini tam olarak belirlemeyi içerir. Aşağıdaki faktörleri göz önünde bulundurun:

• İstenen partikül boyutu ve dağılımı: Daha ince tozlar daha yüksek yüzey alanı sunar, ancak akışkanlık zorlukları oluşturabilirken, daha kaba tozlar daha iyi akış sergiler ancak daha düşük yüzey alanına sahiptir.
• Şekil: Küresel şekiller genellikle üstün paketleme yoğunluğu ve akışkanlık sunarken, mekanik kenetlenmenin çok önemli olduğu uygulamalar için düzensiz şekiller tercih edilebilir.
• Saflık: Yüksek saflıkta tozlar, elektronik ve batarya elektrotları gibi minimum kontaminasyon gerektiren uygulamalar için gereklidir.
• Maliyet: Karbonil prosesi gibi üretim yöntemleri yüksek saflık ve kontrol sunar ancak daha yüksek maliyetlidir; su atomizasyonu ise daha uygun maliyetlidir ancak daha az hassas partikül özellikleri sağlar.
• Üretim hacmi: Büyük ölçekli üretim gerekiyorsa, su atomizasyonu maliyet etkinliği ve ölçeklenebilirliği nedeniyle tercih edilen seçenek olabilir.

Her Yöntemin Avantaj ve Dezavantajlarını İncelemek:

Şimdi, öne çıkan her bir nikel tozu üretim yönteminin artılarını ve eksilerini daha derinlemesine inceleyelim:

• Karbonil Süreci:

Avantajları: * Son derece yüksek saflık * Partikül boyutu ve şekli üzerinde sıkı kontrol (küresel) * Mükemmel akışkanlık ve paketleme yoğunluğu

Eksileri: * Yaygın yöntemler arasında en yüksek maliyet * Karmaşık ve enerji yoğun süreç

• Su Atomizasyonu:

Avantajları: * En uygun maliyetli yöntem * Yüksek hacimli üretim için uygun

Eksileri: * Partikül boyutu ve şekli üzerinde daha az kontrol (düzensiz) * Kullanılan su nedeniyle kirlilik içerebilir

• Elektrolitik Biriktirme:

Avantajları: * Saflık üzerinde iyi kontrol * Çevre dostu süreç

Eksileri: * Küresel olmayan partikül şekli, akışkanlığı etkiler * Diğer yöntemlere kıyasla sınırlı üretim hacmi

• Nikel Tuzlarının İndirgenmesi:

Avantajları: * Özel nikel alaşımlarının veya tozlarının özel özelliklerle üretilmesini sağlar

Eksileri: * Sınırlı kullanılabilirliğe sahip daha az yaygın yöntem * Ek işlem adımları gerektirebilir

• Gaz Atomizasyonu:

Avantajları: * Su atomizasyonuna kıyasla daha temiz ve daha küresel partiküller * Partikül boyutu ve şekli üzerinde iyi kontrol sağlar

Eksileri: * Su atomizasyonundan daha yüksek ancak karbonil prosesinden daha düşük maliyet

3. Mükemmel Dengeyi Kurmak:

Her bir yöntemin avantaj ve dezavantajlarını özel uygulama gereksinimlerinize göre dikkatlice tartın. Aşağıdaki gibi faktörleri göz önünde bulundurun:

• Bütçe kısıtlamaları: Maliyet birincil endişe kaynağıysa, su atomizasyonu en uygun seçenek olabilirken, elektronikteki yüksek saflıktaki uygulamalar daha yüksek maliyetine rağmen karbonil prosesini gerektirebilir.
• Üretim hacmi: Büyük ölçekli üretim için, ölçeklenebilirliği ve maliyet etkinliği nedeniyle su atomizasyonu genellikle tercih edilen seçimdir.
• İstenilen özellikler: Belirli bir partikül boyutu, şekli veya saflığı elde etmek çok önemliyse, seçim gerekli kontrol seviyesini sunan yöntemlere indirgenebilir.

Unutmayın, tek bir “en iyi” yöntem yoktur; en uygun seçim, benzersiz uygulama ihtiyaçlarınıza ve önceliklerinize bağlıdır. Her bir üretim yönteminin özelliklerini, avantajlarını ve sınırlamalarını anlayarak, elde edilen nikel tozunun özel uygulamanız için istenen özelliklere sahip olmasını sağlayan bilinçli bir karar verebilirsiniz.

daha fazla 3D baskı süreci öğrenin

Frequently Asked Questions (Supplemental)

1) Which production route should I choose for AM‑grade nickel based powder?

• Gas atomization (argon or nitrogen) is the default for LPBF/DED due to high sphericity and clean surfaces; plasma atomization or PREP can further reduce satellites for premium feedstocks. Carbonyl powders are ultra‑pure but often too fine/porous for LPBF unless reprocessed.

2) What PSD is recommended for different AM and PM processes?

• LPBF/SLM: 15–45 μm (tight PSD, high sphericity)
• EBM: 45–106 μm
• DED/blown powder: 45–150 μm
• Binder jetting/MIM: 10–25 μm with tight fines control

3) How do interstitials (O/N/H) affect nickel based powder performance?

• Elevated interstitials reduce ductility and can raise porosity and cracking risk in AM. Typical targets for Ni superalloy powders: O ≤0.04 wt%, N ≤0.01 wt%, H ≤0.001 wt% (verify with inert gas fusion). For catalytic/electrochemical uses, surface chemistry may be tailored differently.

4) Can I reuse nickel based powder in LPBF without compromising quality?

• Yes, with a sieve step (e.g., 63 or 53 μm), magnet and de‑spatter removal, blend‑back with virgin powder, and monitoring PSD, flow, apparent/tap density, and O/N/H. Many facilities qualify 6–10 cycles before full refresh based on mechanical property drift and CT/NDE analytics.

5) What distinguishes carbonyl nickel powder from atomized nickel powders?

• Carbonyl nickel offers extremely high purity and very fine, often spongy/spherical particles used in catalysts, MIM binders, and electrolytic applications. Gas‑/plasma‑atomized powders offer better sphericity and flow for AM and thermal spray; water‑atomized powders are cost‑effective for PM parts but less spherical.

2025 Industry Trends and Data

• Powder passports: Aerospace/energy RFQs increasingly mandate digital passports logging chemistry, PSD, O/N/H, inclusion ratings, reuse counts, and build linkage.
• Sustainability: Argon recirculation, heat recovery on towers, and 20–40% certified recycled content are spreading among nickel based powder suppliers with EPDs.
• Productivity: Multi‑laser LPBF, improved gas‑flow ducts, and AI scan optimization deliver +10–25% build‑rate gains on Ni alloys while maintaining density.
• Safety and compliance: Expanded DHA (dust hazard analysis) for combustible metal powders, with real‑time particulate monitoring and ATEX/NFPA‑aligned systems.
• Binder jetting maturation: Playbooks for Ni‑Cr and Ni‑Cu systems achieve ≥99% density post‑HIP with predictable shrinkage, broadening low‑cost complex parts.

KPI (nickel based powder & AM), 2025	2023 Baseline	2025 Typical/Target	Why it matters	Sources/Notes
LPBF density post‑HIP (Ni alloys)	99.6–99.8%	99.8–99.95%	Fatigue and leak‑tightness	OEM/peer‑reviewed data
Chamber O2 during LPBF (ppm)	≤1000	100–300	Oxide/soot control	Machine vendor guidance
Qualified powder reuse cycles	4–6	6–10	Cost, ESG	Plant case studies
Satellite count (≥5 μm per 100 particles)	4–6	2–3	Flow, defect reduction	SEM image analysis
Recycled content in feedstock	5–15%	20–40%	ESG, cost	EPD/LCA reports
Binder‑jet final density w/HIP	98–99%	99–99.5%	Mechanical reliability	OEM notes

Standards and references:

• ISO/ASTM 52907 (metal powder characterization), 52904 (LPBF practice): https://www.iso.org
• ASTM B822/B214 (PSD), B212/B213 (density/flow), F3302 (AM process control): https://www.astm.org
• ASM Handbook: Additive Manufacturing; Nickel, Cobalt, and Their Alloys: https://dl.asminternational.org
• NIST AM Bench datasets: https://www.nist.gov/ambench
• NFPA 484 (combustible metals): https://www.nfpa.org

Latest Research Cases

Case Study 1: AI‑Tuned Gas Atomization Cuts Satellites in Ni‑Cr Alloy Powder (2025)

• Background: A powder producer sought better flowability for LPBF superalloy builds without raising atomization cost.
• Solution: Implemented closed‑loop argon recirculation with O2/H2O scrubbing and high‑speed imaging; ML model controlled gas‑to‑metal ratio and nozzle pressure.
• Results: Satellite count −35%; D50 CV reduced from 7.0% to 4.3%; Hall flow improved by 12%; LPBF customer reported porosity −0.2% absolute and 9% faster spreading.

Case Study 2: Binder‑Jetted Ni‑Cu Heat Exchanger Cores Achieve Near‑Wrought Leak Rates (2024)

• Background: A chemical OEM needed corrosion‑resistant cores with thin fins at lower cost than LPBF.
• Solution: Fine Ni‑Cu powder (D50 ≈ 18–22 μm), tuned debind/sinter with carbon control, followed by HIP; powder passport and SPC on shrinkage.
• Results: Final density 99.2–99.4%; helium leak rate <1×10⁻⁹ mbar·L/s; unit cost −17% at 2k units/year versus machined brazed assembly.

Expert Opinions

• Dr. Todd Palmer, Professor of Materials Science, Penn State CIMP‑3D
• Viewpoint: “In nickel based powder AM, interstitial control and gas‑flow dynamics dominate defect formation—optimize these before fine‑tuning scan vectors.”
• Prof. Ian Gibson, Additive Manufacturing Scholar, University of Texas at Arlington
• Viewpoint: “Process selection should match downstream finishing: LPBF for fine features and internal channels; binder jetting for cost‑effective complexity with HIP.”
• Dr. Martina Zimmermann, Head of Additive Materials, Fraunhofer IWM
• Viewpoint: “Digital powder passports linked to in‑situ monitoring are now standard practice for regulated Ni superalloy parts.”

Affiliation links:

• Penn State CIMP‑3D: https://www.cimp-3d.psu.edu
• University of Texas at Arlington: https://www.uta.edu
• Fraunhofer IWM: https://www.iwm.fraunhofer.de

Practical Tools/Resources

• Standards/QC: ISO/ASTM 52907; ASTM B822/B214 (PSD), B212/B213 (density/flow), F3302; NFPA 484 for combustible metals
• Metrology: LECO O/N/H analyzers (https://www.leco.com); SEM for morphology/satellites; CT and dye‑penetrant for defect/NDE
• Simulation: Ansys Additive, Simufact Additive for scan strategy and distortion; Thermo‑Calc/DICTRA for phase predictions; nTopology for lattice/heat‑exchange design
• Databases: Senvol Database (https://senvol.com/database); MatWeb (https://www.matweb.com); NIST AM Bench datasets
• ESG/traceability: EPD templates and Responsible Minerals Initiative (RMAP): https://www.responsiblemineralsinitiative.org

Last updated: 2025-08-22
Changelog: Added 5 supplemental FAQs; inserted 2025 trend KPI table with standards; provided two case studies (AI‑tuned gas atomization; binder‑jet Ni‑Cu cores); added expert viewpoints with affiliations; compiled standards, metrology, simulation, and ESG resources for nickel based powder.
Next review date & triggers: 2026-02-01 or earlier if ISO/ASTM/NFPA standards update, major OEMs publish new oxygen/reuse specs for Ni powders, or new datasets on atomization satellite reduction and binder‑jet densification are released.
