전자빔 용해로 10 포인트

소개

3D 프린팅이라고도 하는 적층 제조는 복잡한 맞춤형 부품을 생산할 수 있게 함으로써 다양한 산업을 변화시켰습니다. 이 혁명의 최전선에 있는 기술 중 하나가 바로 전자 빔 용해(EBM) 용광로. 이 기사에서는 작동 원리, 장점, 응용 프로그램, 제한 사항 및 향후 동향에 대해 자세히 설명합니다. 전자빔 용해로s.

전자빔 용해로란 무엇인가요?

전자빔 용해로는 전자빔을 사용하여 금속 분말을 선택적으로 용융하고 융합하여 복잡한 3차원(3D) 구조를 만드는 적층 제조 장비의 일종입니다. 이 공정은 고진공 환경에서 진행되므로 금속 분말의 용융과 응고를 정밀하게 제어할 수 있습니다.

전자빔 용해로의 작동 원리

전자 빔 생성

전자 빔 용융 공정은 고에너지 전자 빔을 생성하는 것으로 시작됩니다. 강력한 전자총이 금속 분말 층을 가로질러 스캔하는 집중된 빔을 방출합니다.

파우더 베드 준비

용융 공정 전에 얇은 금속 분말 층이 빌드 플랫폼 위에 고르게 분포됩니다. 파우더 베드는 적층 제조 공정의 원료 역할을 합니다.

분말 용융 공정

전자 빔이 파우더 베드 위를 스캔하면서 금속 입자를 선택적으로 녹여 융합합니다. 빔의 에너지로 인해 입자가 녹는점에 도달하여 단단하고 완전히 밀도가 높은 층이 만들어집니다.

레이어별 빌딩

한 층이 녹아 굳으면 빌드 플랫폼이 아래로 이동하고 그 위에 새로운 파우더 층이 펼쳐집니다. 이 레이어별 접근 방식은 원하는 3D 구조가 완성될 때까지 반복됩니다.

전자빔 용해로의 장점

복잡한 지오메트리 기능

전자빔 용해로의 주요 장점 중 하나는 기존 방식으로는 제조하기 어렵거나 불가능한 복잡한 기하학적 형상을 제작할 수 있다는 점입니다. 이 공정의 레이어별 특성 덕분에 추가적인 지지 구조 없이도 복잡한 내부 구조와 언더컷을 만들 수 있습니다.

높은 재료 활용도

EBM 퍼니스는 재료 활용률이 높습니다. 파우더 베드를 선택적으로 녹이기 때문에 주변에 닿지 않은 파우더가 지지대 역할을 하여 낭비를 최소화하고 재료비를 절감할 수 있습니다.

후처리 요구 사항 감소

전자 빔 용융의 그물 모양에 가까운 기능 덕분에 광범위한 후처리의 필요성이 줄어듭니다. 제조된 부품은 최소한의 가공이나 마무리가 필요하므로 생산 공정에서 시간과 자원을 절약할 수 있습니다.

향상된 머티리얼 속성

EBM 용광로에서 제어된 용융 및 응고 공정은 재료 특성을 개선합니다. 미세한 미세 구조와 다공성의 부재는 강도 및 피로 저항성과 같은 기계적 특성을 향상시키는 데 기여합니다.

전자빔 용융 기술의 응용

항공우주 산업

항공우주 산업은 터빈 블레이드와 연료 노즐과 같은 가볍고 복잡한 부품을 생산하기 위해 전자 빔 용융 기술을 채택했습니다. 복잡한 내부 냉각 채널을 생성하는 기능은 이러한 핵심 부품의 성능을 향상시킵니다.

의료 분야

의료 분야에서 EBM 용광로는 환자 맞춤형 임플란트, 치과용 프레임워크 및 정형외과용 기기를 제조하는 데 사용됩니다. 맞춤형 기능을 통해 개별 환자에게 맞는 임플란트를 제작할 수 있어 더 나은 치료 결과를 얻을 수 있습니다.

자동차 부문

자동차 산업은 전자 빔 용융을 통해 경량 부품을 생산하여 차량 무게를 줄이고 연비를 개선하는 이점을 누릴 수 있습니다. 엔진 브래킷, 흡기 매니폴드, 서스펜션 부품과 같은 부품을 최적화하여 강도와 무게를 줄일 수 있습니다.

공구 및 금형 제조

전자빔 용융은 공구 및 금형 제조에도 사용됩니다. 이 공정을 통해 복잡한 냉각 채널이 있는 매우 복잡한 금형, 다이 및 인서트를 생산할 수 있으므로 사이클 시간을 단축하고 부품 품질을 개선할 수 있습니다.

한계와 과제

볼륨 및 속도 구축

전자 빔 용융의 한 가지 한계는 빌드 볼륨과 속도입니다. 빌드 챔버의 크기에 따라 제작할 수 있는 부품의 최대 치수가 제한되며, 레이어별 접근 방식은 대형 구조의 경우 시간이 많이 소요될 수 있습니다.

비용 고려 사항

전자 빔 용융 기술의 초기 투자 및 운영 비용은 상당할 수 있습니다. 장비, 유지보수 및 숙련된 작업자 요구 사항이 이 제조 방식과 관련된 전체 비용에 영향을 미칩니다.

자료 선택 및 가용성

모든 재료를 전자빔 용융으로 가공할 수 있는 것은 아닙니다. 특정 응용 분야에서는 적합한 금속 분말의 가용성과 원하는 재료 특성을 달성하는 것이 어려울 수 있습니다.

표면 마감 및 정확도

EBM으로 제작된 부품은 표면 마감이 거칠기 때문에 더 매끄러운 표면을 원할 경우 추가적인 후처리가 필요한 경우가 많습니다. 또한 열 응력 및 뒤틀림과 같은 요인으로 인해 높은 치수 정확도를 달성하기가 어려울 수 있습니다.

향후 동향 및 개발

하이브리드 프로세스 사용 증가

전자빔 용융과 기계 가공 또는 레이저 증착과 같은 다른 기술을 결합한 하이브리드 제조 공정이 등장하고 있습니다. 이러한 하이브리드 공정은 표면 마감 개선 및 제작 시간 단축과 같은 EBM의 장점을 제공하면서 일부 한계를 해결합니다.

현장 모니터링의 발전

현장 모니터링 시스템의 발전으로 용융 공정을 실시간으로 관찰할 수 있어 제조 파라미터를 더 잘 제어하고 최적화할 수 있습니다. 이를 통해 공정 안정성이 향상되고 결함의 위험이 줄어듭니다.

향상된 머티리얼 선택

현재 진행 중인 연구는 전자빔 용융으로 가공할 수 있는 재료의 범위를 확장하는 것을 목표로 하고 있습니다. 합금 개발 및 분말 생산 기술의 발전으로 더 다양한 기능성 소재를 제작할 수 있게 될 것입니다.

전자빔 용융의 스케일업

산업 생산을 위한 전자빔 용융 기술을 확장하기 위한 노력이 계속되고 있습니다. 빌드 볼륨과 속도를 높이고 대량 제조를 위한 공정을 최적화하면 다양한 산업에서 EBM에 더 쉽게 접근할 수 있고 리드 타임이 짧은 복잡한 부품을 대량 생산할 수 있습니다.

결론

전자빔 용융로는 고유한 기능과 장점을 제공함으로써 적층 제조 분야에 혁명을 일으켰습니다. 복잡한 형상, 높은 재료 활용도, 후처리 요구 사항 감소, 향상된 재료 특성으로 인해 EBM은 항공우주, 의료, 자동차, 금형 제조와 같은 산업에서 가치 있는 기술로 자리 잡았습니다.

그러나 더 널리 채택되기 위해서는 제작량 및 속도 제한, 비용 고려 사항, 재료 선택, 표면 마감 정확도 등의 과제를 해결해야 합니다. 향후 트렌드는 하이브리드 공정의 통합, 현장 모니터링의 발전, 재료 선택의 개선, 전자 빔 용융 기술의 확장을 나타냅니다.

기술이 계속 발전함에 따라 전자 빔 용융로는 적층 제조의 미래를 형성하는 데 중요한 역할을 할 것으로 예상되며, 효율성과 성능이 향상된 고도로 맞춤화되고 복잡한 기능성 부품을 생산할 수 있습니다.

자주 묻는 질문

1. 전자빔 용융은 다양한 종류의 금속에 사용할 수 있나요?

예. 전자빔 용융은 티타늄 합금, 스테인리스강, 니켈 기반 초합금 등을 포함한 다양한 금속 분말에 사용할 수 있습니다. 그러나 특정 재료의 사용 가능 여부와 적합성은 다를 수 있습니다.

2. 전자빔 용융을 사용하여 생산되는 부품의 크기 제한이 있나요?

예, 전자 빔 용융 장비의 제작 용적은 제조할 수 있는 부품의 최대 크기에 제한을 두고 있습니다. 하지만 기술의 발전으로 인해 제작 가능 사이즈의 한계가 계속 넓어지고 있습니다.

3. 전자 빔 용융은 다른 적층 제조 기술과 어떻게 다른가요?

전자빔 용융은 복잡한 형상을 제작할 수 있고, 재료 활용도가 높으며, 재료 특성이 향상되는 등 고유한 장점을 제공합니다. 하지만 선택적 레이저 용융(SLM) 또는 용융 증착 모델링(FDM)과 같은 다른 기술에 비해 제작 부피, 표면 마감 및 속도 측면에서 한계가 있습니다.

4. 전자빔 용해로는 대량 생산에 적합한가요?

전자빔 용융은 대량 생산의 잠재력을 가지고 있지만, 현재 제작 속도와 비용 고려 사항 측면에서 어려움을 겪고 있습니다. 지속적인 연구 개발 노력은 이러한 문제를 해결하고 EBM을 산업 규모의 제조에 보다 실용적으로 활용하기 위한 것입니다.

5. 전자빔 용융을 제조 이외의 애플리케이션에 사용할 수 있나요?

전자빔 용융은 주로 제조 산업에서 사용되지만, 그 적용 분야는 여기에만 국한되지 않습니다. 이 기술은 복잡하고 맞춤형 구조가 필요한 건축, 예술, 보석 디자인 등의 분야에서도 활용될 수 있는 잠재력을 가지고 있습니다.

전자 빔 용융의 성공 열쇠는 기술의 기능을 이해하고 장점을 활용하며 한계를 극복하기 위해 지속적으로 혁신의 경계를 넓히는 데 있다는 점을 기억하세요.

더 많은 3D 프린팅 프로세스 알아보기

Additional FAQs About Electron Beam Melting Furnaces

1) Which alloys are best suited for Electron Beam Melting Furnaces and why?

• Ti-6Al-4V/ELI, Ti-6Al-7Nb, CoCr, and Ni‑based superalloys (e.g., IN718) perform well because EBM’s high-vacuum, high‑temperature preheat reduces oxygen pickup and thermal gradients, mitigating cracking and distortion.

2) What powder specifications are optimal for EBM powder beds?

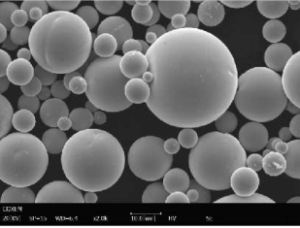

• Spherical morphology, PSD 45–106 µm, sphericity ≥0.93, satellite fraction ≤5%, hollow fraction ≤1–2% (verified by CT). For titanium: O ≤0.15 wt% (ELI ≤0.13%), N ≤0.05 wt%, H ≤0.012 wt%.

3) How does preheat temperature influence build quality in Electron Beam Melting Furnaces?

• Elevated preheat (typically 600–800°C for Ti alloys) lowers residual stress and warping, improves layer adhesion, and stabilizes microstructure; may slightly coarsen grains but usually enhances fatigue consistency post‑HIP/heat treat.

4) Can powder be reused in EBM, and what controls are needed?

• Yes. Many users validate 6–10 reuse cycles with sieving and blending. Track PSD, flow (Hall/Carney), O/N/H via LECO, and CT surface‑connected defects; refresh when interstitials or defect rates trend upward.

5) What post‑processing is most impactful for EBM parts?

• HIP to close porosity, stress relief/aging (e.g., IN718 per AMS 5662/5663), machining, and surface finishing (shot peen/electropolish). Medical implants add chemical etch/passivation to meet ISO/ASTM requirements.

2025 Industry Trends for Electron Beam Melting Furnaces

• Throughput uplift: Multi-beam path optimization and beam‑shaping cut scan time 10–20% on lattice‑heavy builds.
• Hotter, smarter platforms: Improved preheat control for crack‑sensitive Ni and gamma‑TiAl; in‑situ thermography/EB backscatter signals aid closed‑loop quality control.
• Quality transparency: CoAs increasingly include CT‑measured hollow fraction and image‑based satellite counts; powder genealogy and reuse SPC formalized in aerospace/medical QMS.
• Material portfolio expansion: More validated sets for Ti‑6Al‑7Nb (implants), gamma‑TiAl (turbomachinery), and copper alloys with tailored strategies.
• Sustainability: Closed‑loop vacuum/argon systems and higher revert content in powders reduce cost and footprint.

2025 Market and Technical Snapshot (Electron Beam Melting Furnaces)

Metric (2025)	Typical Value/Range	YoY Change	Notes/Source
EBM‑grade Ti‑6Al‑4V powder price	$150–$280/kg	−3–7%	Supplier/distributor indices
EBM‑grade IN718 powder price	$120–$220/kg	−2–6%	Alloy/PSD dependent
Recommended PSD (EBM)	45–106 µm	Stable	OEM guidance
Typical hollow fraction (CT)	0.5–1.5%	Down	PREP/EIGA adoption
Validated powder reuse cycles	6–10	Up	Stronger O/N/H control
Post‑HIP relative density	99.8–99.95%	+0.1–0.2 pp	OEM/academic datasets
Build rate gain (path optimizations)	10–20%	Up	OEM software releases

Indicative sources:

• ISO/ASTM 52907 (Metal powders), 52908 (AM process qualification), 52900‑series: https://www.iso.org | https://www.astm.org
• NIST AM Bench and powder metrology: https://www.nist.gov
• ASM Handbooks (Additive Manufacturing; Titanium and Superalloys): https://www.asminternational.org

Latest Research Cases

Case Study 1: Crack‑Resistant EBM of IN718 Turbine Segments (2025)
Background: An aerospace supplier sought crack‑free IN718 EBM parts with reduced machining.
Solution: Elevated preheat window, adaptive beam focus, contour‑first scans; PREP IN718 powder (PSD 45–106 µm, satellites <3%). HIP + AMS 5662/5663 heat treatment.
Results: No hot cracks by CT; porosity <0.3% post‑HIP; LCF life +1.7× vs. legacy builds; machining time −12% due to lower distortion.

Case Study 2: EBM Ti‑6Al‑7Nb Cups with Controlled Lattice Porosity (2024)
Background: A medical OEM needed repeatable pore size and higher fatigue for cementless hip cups.
Solution: 700–800°C preheat; lattice‑specific scan vectors; EIGA Ti‑6Al‑7Nb powder (O 0.10 wt%, sphericity 0.96). Post HIP + electropolish + ASTM F86 passivation.
Results: Pore‑size CV cut from 9.0% to 6.1%; fatigue life +2.0× at 10^7 cycles; met ISO 10993 and chemistry/mechanical requirements.

Expert Opinions

• Prof. Tresa Pollock, Distinguished Professor of Materials, UC Santa Barbara
  Key viewpoint: “The vacuum, high‑temperature environment of Electron Beam Melting Furnaces minimizes defect initiators in Ti and Ni alloys and underpins superior fatigue after HIP.”
• Dr. John Slotwinski, Additive Manufacturing Metrology Expert (former NIST)
  Key viewpoint: “Powder PSD, sphericity, and O/N/H consistency often govern EBM qualification speed more than incremental scan strategy changes.”
• Dr. Lars Nyborg, Professor of Materials Processing, Chalmers University of Technology
  Key viewpoint: “Preheat and beam control are the principal levers for residual‑stress mitigation and repeatable microstructures in EBM‑built superalloys.”

Practical Tools and Resources

• Standards and qualification
• ISO/ASTM 52907, 52908, 52900‑series: https://www.iso.org | https://www.astm.org
• ASTM F2924/F3001 for Ti alloys in AM and implants: https://www.astm.org
• Metrology and safety
• NIST AM Bench; CT for defect/hollow fraction quantification: https://www.nist.gov
• NFPA 484 (Combustible metal powders safety): https://www.nfpa.org
• Technical references
• ASM Digital Library and Handbooks (AM of Ti and Ni alloys): https://www.asminternational.org
• 프로세스 최적화
• OEM EBM parameter guides; lattice/path optimization software; in‑situ thermography modules

Last updated: 2025-08-26
Changelog: Added 5 targeted FAQs; inserted 2025 market/technical snapshot table with indicative sources; provided two recent EBM case studies; compiled expert viewpoints; curated practical tools/resources for Electron Beam Melting Furnaces
Next review date & triggers: 2026-02-01 or earlier if ISO/ASTM update AM standards, OEMs release new EBM parameter sets/alloy allowables, or NIST/ASM publish new datasets on preheat–defect correlations
